Как кран манипулятор упрощает перевозку и погрузку тяжелых грузов

Когда нужно перевезти строительные материалы, оборудование или бытовку, транспортировка оказывается лишь частью задачи. Груз требуется поднять, разместить на платформе, закрепить, доставить и аккуратно выгрузить. Если для каждого действия привлекать отдельную машину, организация работ усложняется: приходится согласовывать время, готовить площадку для нескольких единиц техники и учитывать возможные задержки. Кран манипулятор объединяет грузовой автомобиль и подъемное оборудование, поэтому многие такие операции выполняет одна машина.

Однако универсальность этой техники имеет границы. Автомобиль может перевозить определенную массу, а установленная на нем стрела поднимает разный вес в зависимости от расстояния до груза. Значение имеют также размеры платформы, состояние подъездного пути, прочность основания под опорами и наличие препятствий над рабочей зоной. Поэтому подходящий кран манипулятор выбирают под конкретную задачу, а не только по заявленной грузоподъемности. Разберемся, как устроена такая техника, где она полезна и какие исходные данные помогают организовать перевозку без лишних расходов.

Крановая манипуляторная установка: устройство и возможности техники

Основой машины служит грузовое шасси с бортовой платформой. На раме размещается крановая манипуляторная установка, которую часто обозначают сокращением КМУ. Ее рабочие элементы — поворотная колонна, стрела, гидравлические цилиндры и система управления. Для устойчивости во время подъема используются выносные опоры. В зависимости от конструкции установка располагается за кабиной или ближе к задней части автомобиля, что влияет на доступную длину кузова и удобство отдельных операций.

Главное преимущество такого сочетания заключается в последовательности работ. Машина подъезжает к грузу, оператор выставляет опоры, выполняет подъем и размещает предмет на платформе. После подготовки к движению автомобиль доставляет его к месту назначения, где та же установка выполняет разгрузку. Это особенно удобно, когда на обеих площадках отсутствуют стационарные подъемные механизмы, а груз нельзя безопасно переместить вручную.

Конструкция стрелы бывает разной. У шарнирно сочлененных установок секции складываются компактно, что удобно при транспортировке и позволяет выполнять некоторые операции в ограниченном пространстве. Телескопические решения изменяют длину стрелы за счет выдвижных секций. На практике выбирать машину только по внешнему виду стрелы неправильно: возможности конкретной модели определяются ее паспортом, грузовыми характеристиками, оснащением и допустимыми рабочими положениями.

Особое значение имеет грузовой момент. Упрощенно он отражает сочетание массы поднимаемого груза и расстояния от оси вращения установки до линии действия нагрузки. Чем дальше требуется подать предмет, тем меньше обычно допустимая масса. Поэтому утверждение, что манипулятор поднимает определенное количество тонн, без указания вылета стрелы мало помогает при планировании. Нужна грузовая диаграмма именно той установки, которая будет выполнять работу.

Оснащение также влияет на применимость техники. Для одних задач достаточно крюка и подходящих стропов, для других используются траверсы, захваты или дополнительные приспособления. Их собственная масса учитывается при определении допустимой нагрузки. Например, тяжелая траверса уменьшает массу полезного груза, которую можно поднять при выбранном положении стрелы. Самодельные решения и случайные точки зацепления создают неоправданный риск повреждения предмета и потери устойчивости.

Управление может осуществляться с поста на машине или с помощью дистанционного пульта, если он предусмотрен комплектацией. Возможность видеть груз и место его установки помогает выполнять точные перемещения, однако сама по себе не отменяет требований к организации рабочей зоны. Люди, транспорт и материалы должны находиться вне опасного пространства, а оператору необходим понятный обзор всей операции.

Перевозка стройматериалов, бытовок и оборудования манипулятором

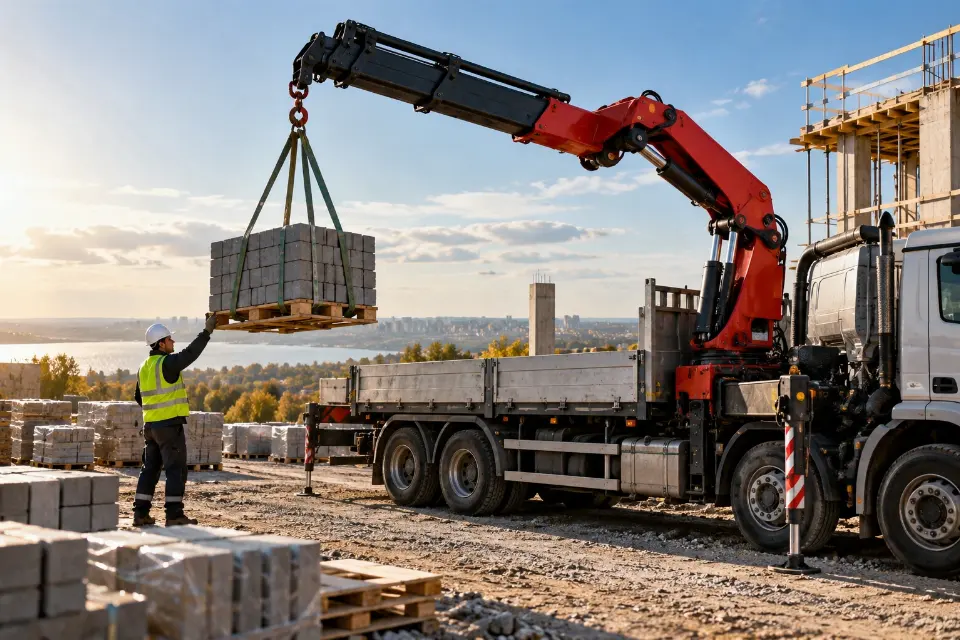

Кран манипулятор востребован там, где перевозку нужно совместить с самостоятельной погрузкой и разгрузкой. На строительных объектах им доставляют кирпич, блоки, пиломатериалы, металлические изделия, отдельные железобетонные элементы и материалы на поддонах. При этом одинаковая масса не означает одинаковую сложность работ. Компактный устойчивый груз обычно проще разместить на платформе, чем длинномерную конструкцию с неудобными точками строповки и смещенным центром тяжести.

Поддоны с материалами требуют проверки упаковки и основания. Поврежденный поддон может разрушиться при подъеме, даже если его общий вес укладывается в возможности установки. В зависимости от характера груза применяют подходящие грузозахватные приспособления. Важно заранее определить, допускает ли упаковка выбранный способ перемещения и сохраняется ли устойчивость материалов на всех этапах подъема. Пленка вокруг груза сама по себе не заменяет надежную фиксацию.

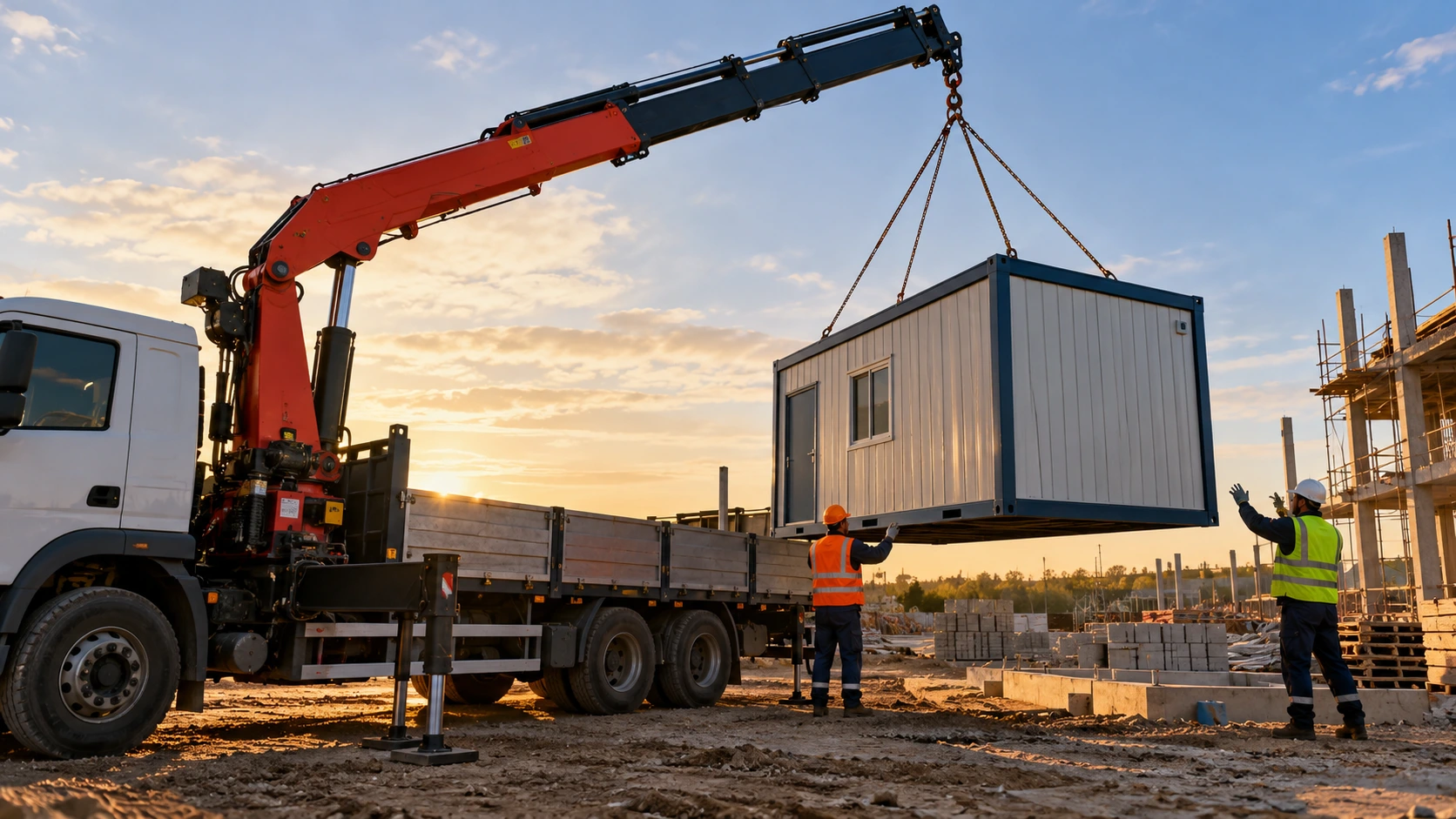

Отдельная распространенная задача — перевозка бытовок, строительных вагончиков и небольших модульных конструкций. Здесь учитывают не только массу, но и габариты, прочность каркаса, расположение штатных подъемных узлов. Внутреннее оснащение способно заметно изменить общий вес и центр тяжести. Перед перемещением незакрепленные вещи убирают или фиксируют, двери и окна закрывают, а состояние конструкции оценивают с учетом предполагаемых нагрузок.

При перевозке станков, генераторов и другого оборудования особенно важна сохранность рабочих узлов. У некоторых агрегатов предусмотрены специальные проушины, у других способ подъема описывается изготовителем. Зацеплять стропы за случайные выступы опасно: они могут не выдержать нагрузку или передать усилие на хрупкие элементы. Иногда требуется дополнительная упаковка, защита поверхностей от контакта со стропами либо использование траверсы для сохранения нужного положения оборудования.

Манипулятор подходит и для доставки объектов благоустройства: крупных кашпо, малых архитектурных форм, ограждений, хозяйственных конструкций. Но точность установки зависит от сочетания нескольких условий. Необходимо обеспечить подход к месту разгрузки, достаточный вылет стрелы и устойчивую позицию машины. Если предмет нужно поставить за забором или внутри двора, расстояние оценивают до фактической точки размещения, а не только до границы участка.

Иногда рациональнее использовать другую технику или комбинированную схему. Например, при значительной массе груза, большом рабочем радиусе или необходимости сложного монтажа может потребоваться автокран с отдельным грузовым транспортом. Манипулятор экономит время и организационные усилия тогда, когда его реальные возможности соответствуют задаче. Попытка выполнить неподходящую операцию одной машиной способна увеличить расходы вместо ожидаемого сокращения.

Грузоподъемность, вылет стрелы и размеры бортовой платформы

Подбор машины начинается с достоверной массы груза. Лучше использовать паспорт изделия, транспортные документы или результаты взвешивания. Приблизительная оценка по внешнему виду часто оказывается неточной, особенно для оборудования, металлических конструкций и модулей с внутренним оснащением. Если масса неизвестна, этот вопрос следует решить до назначения техники: запас в расчетах полезен, но он не заменяет исходные данные.

Следующий параметр — рабочий вылет. Его определяют с учетом того, где сможет стоять машина и где находится груз. Например, предмет расположен в нескольких метрах от края площадки, но автомобиль вынужден остановиться дальше из-за канавы или слабого покрытия. Фактическое расстояние от оси вращения установки до груза окажется больше первоначальной оценки. Именно его сопоставляют с грузовой диаграммой, учитывая условия установки опор и рабочий сектор.

Высота подъема тоже требует отдельной проверки. Длины стрелы недостаточно, чтобы автоматически гарантировать возможность переноса предмета через препятствие. На рабочую траекторию влияют геометрия стрелы, положение крюка, длина стропов и высота самого груза. При разгрузке за ограждением или рядом со зданием полезно заранее представить весь путь перемещения: от отрыва от платформы до окончательной установки на подготовленное основание.

Не следует путать грузоподъемность крана и полезную нагрузку автомобиля. Первая описывает допустимую массу при определенных условиях подъема, вторая — возможности перевозки на шасси с учетом установленного оборудования. Даже если стрела способна поднять предмет рядом с машиной, это еще не означает, что его разрешено везти на данной платформе. Дополнительно учитываются разрешенная масса транспортного средства, распределение нагрузки и ограничения по осям.

Размеры кузова проверяют по длине, ширине и доступной площади размещения. Для нескольких грузовых мест заранее продумывают схему укладки, чтобы сохранить устойчивость и возможность крепления. Длинные изделия, выступающие за платформу, требуют отдельной оценки условий перевозки. Для негабаритных и тяжеловесных грузов могут действовать специальные требования к маршруту и оформлению, поэтому такие особенности выявляют до подачи автомобиля.

Полезно подготовить краткое описание задачи: что перевозится, сколько грузовых мест, каковы масса и размеры каждого, откуда выполняется подъем и куда требуется разгрузка. Фотографии помогают увидеть препятствия, но не заменяют измерения. Если условия сложные, предварительная оценка площадки позволяет точнее определить подходящую технику. Такой подход уменьшает вероятность ситуации, когда прибывший автомобиль физически не может выполнить запланированную операцию.

Подготовка площадки, строповка и безопасная разгрузка

Рабочая площадка должна позволять машине устойчиво стоять и полностью использовать необходимую конфигурацию опор. Внешне ровная поверхность не всегда обладает достаточной несущей способностью. Под покрытием могут находиться пустоты, инженерные коммуникации, колодцы или свежая засыпка. Особой осторожности требуют края котлованов, обочины, размокший грунт и участки рядом с подпорными стенами. Подходящие опорные подкладки распределяют нагрузку, но не делают любое основание пригодным для работы.

Подъезд оценивают отдельно от места установки. Автомобилю необходимо пройти через ворота, выполнить поворот и занять рабочую позицию. Узкая улица, низкие ветви, припаркованные машины или крутой уклон могут помешать даже при достаточной площади внутри участка. Если движение возможно только задним ходом или с несколькими маневрами, это учитывают заранее. Свободное место для проезда часто оказывается столь же важным, как характеристики самой установки.

Над рабочей зоной проверяют наличие проводов, ветвей, навесов и других препятствий. Работа рядом с линиями электропередачи требует соблюдения специальных условий и допустимых расстояний. Нельзя считать безопасной операцию только потому, что стрела визуально не касается провода. При недостаточной информации о коммуникациях или невозможности обеспечить установленные требования подъем откладывают до устранения неопределенности и подготовки безопасных условий.

Строповку выполняют с учетом формы, массы и центра тяжести предмета. Подходящие стропы должны иметь необходимую грузоподъемность и исправное состояние. Острые кромки защищают, точки зацепления выбирают по документации или обоснованной схеме. Угол между ветвями влияет на усилия, поэтому произвольное изменение схемы способно увеличить нагрузку на отдельные элементы. Перед основным перемещением выполняют пробный подъем на небольшую высоту, чтобы проверить равновесие и надежность закрепления.

Во время работы исключают нахождение людей под грузом и в зоне его возможного падения или раскачивания. Нельзя удерживать тяжелый предмет руками в опасной близости от мест защемления. При необходимости применяют предусмотренные для задачи средства управления положением груза. Если оператору не видна часть траектории, организуют согласованную подачу сигналов. Все участники должны понимать, кто руководит перемещением и какой сигнал означает немедленную остановку.

Место разгрузки готовят до начала подъема. Для бытовки это могут быть заранее выставленные опоры, для оборудования — основание с проверенными размерами, для материалов — ровная площадка с достаточной несущей способностью. После установки проверяют устойчивость предмета и только затем освобождают стропы. Погодные условия также учитывают: допустимость работы при ветре, осадках и низкой температуре определяют по требованиям изготовителя техники и фактической обстановке.

Аренда крана манипулятора: стоимость и организация работ

Стоимость услуги складывается из нескольких составляющих. На нее влияют характеристики машины, расстояние перевозки, продолжительность погрузки и разгрузки, сложность доступа и дополнительные операции. В разных случаях применяется почасовая оплата, минимальный заказ, расчет за смену или согласованная стоимость задачи. Чтобы сравнение предложений имело смысл, необходимо понимать, какие работы и какой объем времени включены в каждую сумму.

Низкая ставка сама по себе не гарантирует меньшие итоговые расходы. Машина с недостаточным вылетом может потребовать перестановок, а небольшая платформа — нескольких рейсов. С другой стороны, избыточно мощная техника не всегда оправдана для компактного груза и простой площадки. Экономически разумный выбор опирается на соответствие оборудования задаче, предсказуемое время работы и отсутствие вынужденных дополнительных действий после прибытия.

Заметную долю времени иногда занимает ожидание. Материалы еще не подготовлены к погрузке, проезд перекрыт, основание под бытовку не выставлено или ответственный за приемку отсутствует. Эти задержки можно сократить предварительной организацией. К началу работ груз должен быть доступен, его масса и особенности известны, маршрут согласован, а место разгрузки готово. Для нескольких точек доставки заранее определяют последовательность посещения и размещение предметов на платформе.

При расчете полезно уточнить порядок учета времени, условия подачи машины, оплату пробега и возможного простоя. Отдельно согласовывают необходимость специальных захватов, траверс, дополнительных участников погрузки и нестандартных операций. Если перевозится дорогостоящее оборудование, внимание уделяют документальному описанию груза и условиям ответственности. Прозрачные договоренности помогают оценить полную стоимость до начала работ и избежать разного понимания состава услуги.

Хорошо организованный процесс начинается с описания груза и площадок, продолжается подбором техники и завершается проверкой результата разгрузки. На каждом этапе нужна конкретика. Вместо формулировки «небольшой станок» полезнее указать массу, размеры и предусмотренные места подъема. Вместо обещания свободного подъезда — измерить ширину ворот и оценить радиус поворота. Несколько точных исходных данных часто дают больше пользы, чем длительное обсуждение общих возможностей машины.

Кран манипулятор особенно эффективен, когда перевозка и подъем составляют одну понятную задачу. Правильно выбранная установка позволяет доставить груз и разместить его там, где он действительно нужен, с учетом возможностей техники и состояния площадки. Решающее значение имеют достоверная масса, фактический рабочий радиус, подходящая платформа и подготовленное место установки. Именно эти условия превращают универсальную машину в предсказуемый рабочий инструмент и помогают выполнить перевозку без ненужных перестановок, задержек и повреждений.
